Активная распределительная система

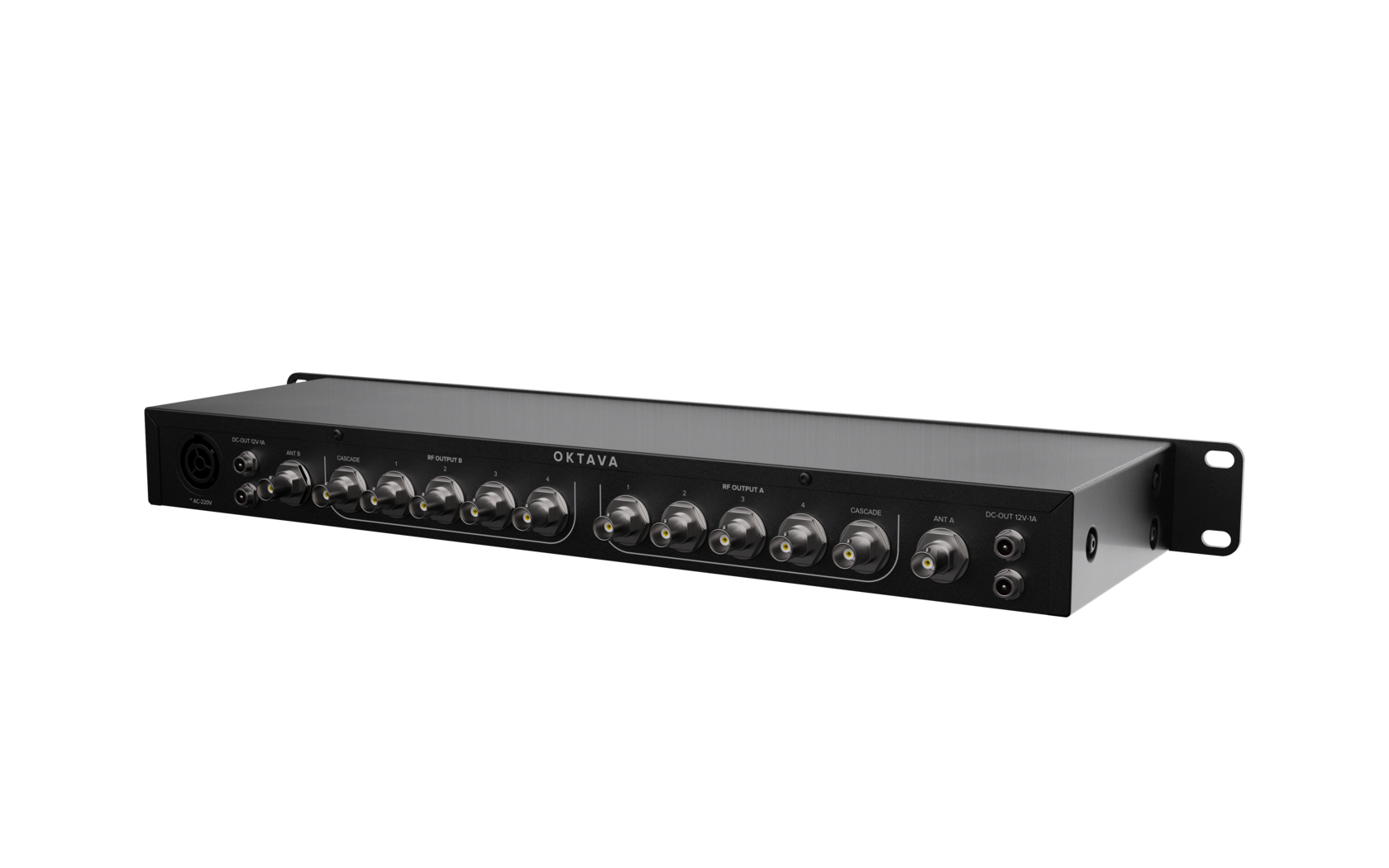

Активная распределительная система OWS-ADS обеспечивает возможность использования одного комплекта антенн несколькими приёмниками. Устройство позволяет подключать до четырёх одноканальных приёмников (например, OWS-U1200R), до четырёх многоканальных двухантенных приёмников (например, OWS-U2200R PRO) или до двух многоканальных четырёхантенных приёмников (например, OWS-U2200R). Усиление РЧ-сигналов компенсирует потери, возникающие при разделении входного сигнала антенн на несколько выходов.
| Тип | Активная распределительная система |
| Диапазон частот, МГц | 470–850 |
| Импеданс, Ом | 50 |
| КСВ | ≤2 |
| Коэффициент шума, дБ | ≤1 |
| Каскадный выход, шт. | 2 (A и B соответственно) |
| Входы антенн, шт. | 2 (A и B соответственно) |
| Выходы, шт. | 4 + 4 (A и B соответственно) |
| Тип разъема для питания панели | Powercone |
| Тип разъема для питания приемников | DC |
| Питание активных антенн | 12 В, 0.2 А постоянного тока, 2 шт |
| Размер | 1U |
| Вес, кг | не более 1,5 |
| Гарантия | 2 года |
Полезные материалы
Справки, инструкции и техническая документация для работы с активной распределительной системой OWS-ADS
Справка по сплиттерному и антенному оборудованию Октава
Документ описывает работу активной распределительной системы OWS-ADS и антенных систем линейки. Помогает грамотно организовать радиоэфир на сложных площадках.
СкачатьИнструкция по каскадированию и сплиттированию радиосистем Октава OWS
Руководство по объединению нескольких приёмников в единую систему через каскадирование и сплиттирование без потери качества сигнала.
СкачатьИнструкция по настройке частот радиосистем Октава OWS
Пошаговое руководство по настройке частот радиосистем линейки OWS: выбор канала, IR-синхронизация, работа с приёмниками и передатчиками.
СкачатьСовместимое оборудование
OWS-ADS работает в единой экосистеме с приёмниками и антеннами линейки Oktava Wireless Systems
Одноканальная цифровая радиосистема
OWS-ADS позволяет подключить до четырёх одноканальных приёмников OWS-U1200R к одному комплекту антенн, сокращая количество кабелей и очищая радиочастотный эфир от помех.
Перейти к системе →
Двухканальная цифровая радиосистема
Сплиттер OWS-ADS позволяет подключить до четырёх двухантенных приёмников OWS-U2200R PRO или до двух четырёхантенных приёмников OWS-U2200R. Каскадные выходы дают возможность подключить пятый приёмник или вторую систему OWS-ADS.
Перейти к системе →
Логопериодическая пассивная антенна
OWS-ALP подключается к сплиттеру OWS-ADS для организации единой антенной системы на несколько приёмников. Сплиттер компенсирует потери в длинных кабелях и подаёт питание на активные антенны.
Перейти к антенне →
